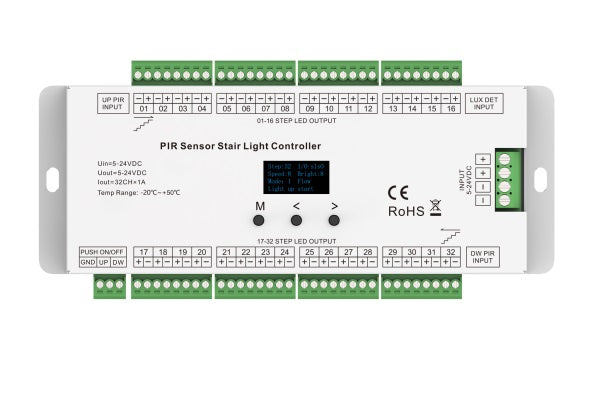

LED kontroler za stepenice

Opis proizvoda

ES32-V je LED kontroler za stepenišnu rasvjetu sa dva PIR senzora i dva Push tastera, namijenjen za upravljanje sa do 32 nezavisna kanala jednobojne LED rasvjete sa konstantnim naponom.

Uređaj posjeduje OLED ekran i tri tastera za jednostavno podešavanje svih funkcija. Podržava detekciju dnevnog svjetla (LUX) i omogućava različite dinamičke režime uključivanja i isključivanja rasvjete na stepenicama, pružajući moderan vizuelni efekat i veću bezbjednost pri kretanju.

Glavne karakteristike

• Dva PIR senzora i dva Push tastera za upravljanje
• 32 izlazna kanala sa konstantnim naponom
• Maksimalno opterećenje: 1 A po kanalu
• OLED digitalni ekran sa upravljanjem pomoću tri tastera
• Šest režima rada:
  • Flow (protok)
  • Chase (potjera)
  • Trail (trag)
  • Float (lebdenje)
  • Five-step (pet koraka)
  • One-step (jedan korak)
• Osam nivoa brzine animacije i intenziteta osvjetljenja
• Mogućnost sinhronizovanog ili sekvencijalnog uključivanja i isključivanja više stepenika
• Podesivo vrijeme postepenog uključivanja i isključivanja (Fade In/Fade Out) od 0 do 3 sekunde
• Podesivo vrijeme automatskog isključivanja od 5 sekundi do 10 minuta
• Mogućnost ručnog upravljanja pomoću dva Push tastera
• Automatsko samotestiranje pri pokretanju
• Zaštita od kratkog spoja
• Mogućnost isključivanja pojedinačnog LED kanala u slučaju kvara
• Podrška za LUX senzor – rasvjeta se može uključivati samo pri slabom osvjetljenju

Tehničke specifikacije

Ulaz i izlaz

• Ulazni napon: 5–24 V DC
• Izlazni napon: 32 × (5–24 V DC)
• Izlazna struja: 32 × 1 A
• Izlazna snaga: 32 × (5–24 W)
• Tip izlaza: Konstantni napon

Parametri senzora

• Domet detekcije: do 3 m
• Ugao detekcije: 30° (±10°)

Radni uslovi

• Radna temperatura: od -20 °C do +55 °C
• Maksimalna temperatura kućišta: +85 °C
• Stepen zaštite: IP20

Mehaničke karakteristike

• Dimenzije: 213 × 130 × 45 mm
• Bruto težina: 0,65 kg

Šema povezivanja

Kontroler se povezuje na DC napajanje od 5–24 V, koje se napaja preko AC/DC napajanja (100–240 V AC → 5–24 V DC). Na uređaj je moguće povezati:

• 32 jednobojne LED trake (svaka na zaseban kanal)
• 2 PIR senzora (na vrhu i dnu stepeništa)
• 2 Push tastera za ručno upravljanje
• LUX senzor za detekciju dnevnog svjetla (opciono)

Napomena:

Umjesto PIR senzora može se koristiti i IR refleksioni senzor (ES-T) ili drugi senzor sa izlaznim signalom od 5 V.
